Manual de instalación – Interruptor Inteligente TUGOU 32A (2P)
Dos formas de instalar: 1) Reemplazo en el tablero eléctrico. 2) Caja para breaker cerca de la terma.
Herramientas y materiales
- Destornilladores (plano y Phillips), pelacables, alicate de presión, bridas.
- Multímetro o comprobador de tensión.
- Caja DIN/caja para breaker (sólo para Opción 2) y riel DIN.
- Cable de cobre 2,5 mm² (o según proyecto), punteras/ferrules si aplica.
- Etiquetas para identificar circuito “Terma”.
Esquema general recomendado
Cadena típica: Medidor → Interruptor General → RCD 30 mA → MCB (curva C) → TUGOU 32A (2P) → Terma.
El TUGOU realiza el corte doble (fase y neutro) y el control inteligente; la protección diferencial y magnetotérmica deben existir aguas arriba.
Opción 1: Reemplazar el interruptor actual en el tablero eléctrico por el TUGOU 32A
Ideal si la línea de la terma llega directamente al tablero. Mantiene todo centralizado y fácil de identificar.
- Desconexión total: baje el interruptor general. Verifique cero voltios en el MCB del circuito de la terma.
- Identifique el circuito: ubique los conductores L (fase) y N (neutro) que alimentan la terma.
- Retiro del equipo existente: quite el interruptor/timer anterior del riel DIN. Conserve el MCB y RCD existentes.
- Montaje del TUGOU 32A (2P): enclávelo en el riel DIN. Verifique que no quede tensión mecánica sobre los cables.

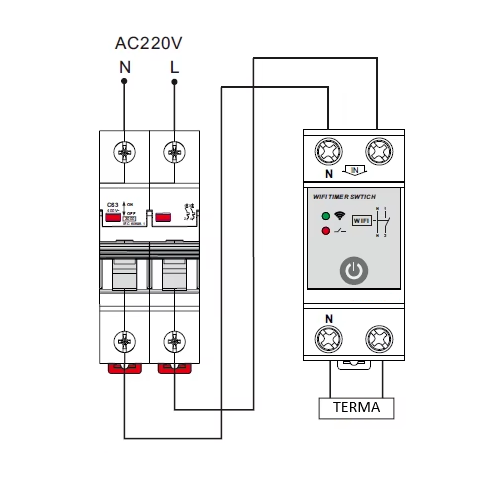

- Cableado:
- Conecte L-IN del TUGOU a la salida del MCB (fase).
- Conecte N-IN del TUGOU al neutro del tablero (o barra, según esquema), pasando por protección si aplica.
- Conecte L-OUT y N-OUT hacia la terma (respete colores y sección).
- Apriete los bornes al par indicado. Coloque punteras si corresponde.
- Identificación: etiquete el módulo “Terma – TUGOU Smart”.
- Reenergización y prueba básica: suba general → RCD → MCB. Active manualmente el TUGOU para validar encendido/apagado de la terma.
- Comprobaciones finales: sin chispazos, bornes firmes, sin calentamiento anómalo tras 10–15 min de operación.

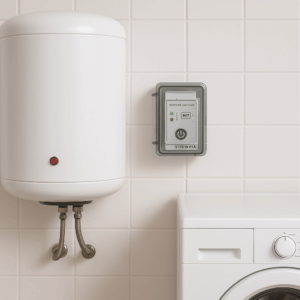

Opción 2: Instalar el TUGOU 32A en una caja para breaker cerca de la terma
Recomendado cuando el tablero está lejos o se desea un corte 2P local próximo a la terma. Mejora mantenimiento y seguridad.
- Planificación de ruta: defina la trayectoria del cable desde el tablero (después del MCB/RCD) hasta la nueva caja. Use tubería/conduit donde proceda.
- Montaje de la caja DIN: fije la caja estanca cerca de la terma (zona seca y ventilada, altura ≥1.5 m si es posible). Instale riel DIN.
- Instalación del TUGOU 32A (2P): enclávelo en el riel. Selle pasacables/prensaestopas.
- Cableado:
- Desde el tablero: llevar L y N protegidos (post-RCD/MCB) hasta la entrada IN del TUGOU.
- Hacia la terma: conecte L-OUT y N-OUT desde el TUGOU.
- Respete sección y colores. Apriete al par correcto. Ordene el cableado con bridas.
- Etiquetado: “Terma – Corte 2P Inteligente”.
- Verificación y prueba: energice desde el tablero (general → RCD → MCB). Accione el TUGOU localmente para verificar servicio.
Nota: en ambientes de costa (humedad/salinidad) privilegie caja estanca con IP adecuado y tornillería anticorrosiva; en sierra (altitud), verifique derating si la terma supera cargas típicas.
Puesta en marcha y chequeos
- Accione el TUGOU en modo manual ON/OFF para validar corte 2P.
- Observe 10–15 min de funcionamiento: sin olor a recalentamiento, sin vibraciones ni ruidos anómalos.
- Compruebe que el RCD dispara correctamente con el botón de test y que el MCB corresponde al calibre del circuito.
- Organice y rotule el tablero/caja con fecha de instalación y datos del instalador.
Siguiente paso: vinculación con la App
Una vez validado el funcionamiento eléctrico, continúe con el Manual de uso de la App (Tuya/Smart Life): emparejamiento Wi-Fi 2.4 GHz, creación de horarios y automatizaciones. (Prepararemos esta sección a continuación.)
¿Necesita ayuda?
Ofrecemos servicio opcional de instalación con electricistas certificados. Contáctenos para coordinar visita y puesta en marcha.
Manual de inicio rápido – App Tuya – Smart Life
Vincule su Interruptor Inteligente TUGOU 32A y controle su terma desde el celular: encendido/apagado remoto, horarios y automatizaciones.
1) Instalar y crear cuenta
- Puede escanear el código QR para descargar Tuya Smart o buscar Tuya Smart o Smart Life (ícono rojo) desde la tienda de su teléfono.
- Cree una cuenta con su correo o inicie sesión si ya tiene una.
- Permita los permisos solicitados por la app (Bluetooth/Ubicación) para detectar dispositivos cercanos.
2) Preparar el interruptor para emparejar
Con el TUGOU energizado, ponga el equipo en modo de emparejamiento:
- Emparejar: Debe presionar y mantener presionado el botón de encendido durante 5 segundos y el dispositivo entrará en el estado de emparejamiento. En este momento, el indicador WiFi parpadea.
Consejo: Si su router combina 2.4 y 5 GHz en el mismo nombre (SSID), cree temporalmente una red 2.4 GHz separada (p. ej. “MiWiFi-2G”) para facilitar el emparejamiento.
3) Emparejar en la app
Pasos a seguir
- Abra la app → toque “+ Añadir dispositivo” → seleccione la categoría “Interruptor / Breaker” o “Otros” según aparezca.
- Ingrese su Wi-Fi 2.4 GHz y contraseña.
- Confirme que el LED parpadea rápido y pulse “Confirmar”.
- Espere la vinculación (hasta 2 minutos). Asigne un nombre al dispositivo (ej.: “Terma Baño Principal”).
Nota iOS/Android: En algunas versiones Android la app solicita habilitar Ubicación para escanear redes 2.4 GHz. En iOS, verifique que la app tenga permisos de red local.
4) Primer uso: control ON/OFF y nombre
- Abra el dispositivo en la app y pruebe ON/OFF (debe conmutar el relé y encender/apagar la terma).
- Personalice el nombre (ej.: “Terma – TUGOU”), el icono y la habitación (Baño, Lavandería, etc.).
- Si su versión permite medición/telemetría, verifique los datos de consumo (si aplican).
5) Programar horarios (ahorro energético)
Cree automatizaciones para encender la terma solo cuando la necesite:
- Desde el dispositivo → “Temporizador / Schedule / Horarios”.
- Añada un horario ON (ej. 05:30 a. m.) y otro OFF (ej. 06:10 a. m.).
- Repita para la noche (ej. 08:00 p. m. → 08:40 p. m.).
- Active repetición (L–V, fin de semana, o personalizado).
Tip de ahorro: Para termas de 1500–1800 W, 30–40 minutos suelen ser suficientes. Ajuste según litros y hábitos de su familia.
6) Escenas y automatizaciones
- Escena “Fuera de Casa”: apague la terma automáticamente al salir.
- Escena “Mañanas”: encienda la terma antes de su ducha matutina, solo L–V.
- Condiciones: hora del día, clima/temperatura (si dispone), o ubicación (Android/iOS con permisos).
7) Compartir dispositivo con la familia
- En el perfil de la app, vaya a “Administrar hogar / Gestionar miembros”.
- Invite por correo o QR a otros miembros para que controlen la terma desde sus teléfonos.
- Asigne permisos (control total o solo lectura, según la app lo permita).
Solución de problemas
- No detecta el dispositivo: confirme que el LED parpadea (rápido para EZ, lento para AP). Reinicie el equipo (mantener botón 5–7 s) y reintente.
- Falla emparejamiento: verifique que el teléfono esté en Wi-Fi 2.4 GHz. Desactive datos móviles o “Smart Network Switch” temporalmente.
- Router dual band: separe SSID 2.4 GHz y 5 GHz con nombres distintos. Evite canales saturados (1, 6 o 11 suelen ser más estables).
- Se desconecta a veces: acerque el router o use repetidor. Mantenga el equipo fuera de cajas metálicas cerradas.
- No conmuta ON/OFF: revise protecciones (RCD/MCB arriba), conexión de fase/neutro, y que la terma esté en buen estado.
Preguntas frecuentes
¿Funciona con Alexa y Google Home?
Sí. Vincule la cuenta Tuya/Smart Life en su asistente de voz para control por comandos (ON/OFF y escenarios).
¿Necesito Internet para que funcione?
Para control remoto y sincronización, sí. El control manual (botón del equipo) funciona sin Internet.
¿Puedo cambiar la red Wi-Fi?
Sí. Restablezca el modo emparejamiento (LED parpadeando) y repita la vinculación con la nueva red 2.4 GHz.
¿El horario se mantiene si se corta la luz?
Al restablecer energía y conexión, la app sincroniza de nuevo. Evite ciclos de encendido excesivos.
¿Necesita ayuda?
Ofrecemos asistencia remota y instalación profesional. Contáctenos para coordinar soporte, diagnóstico y puesta a punto.
